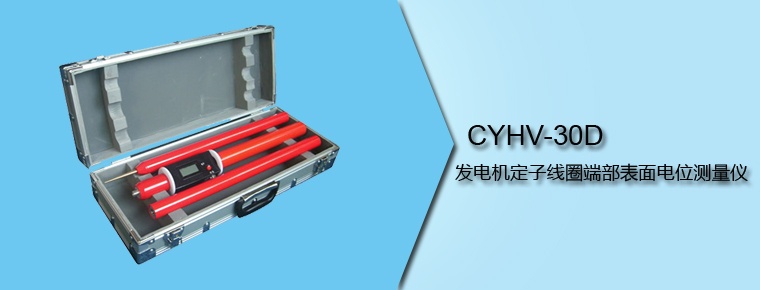

常規的預防性試驗一般很難發現汽輪發電機內冷定子線端部絕緣的缺陷。直流加壓表面電位法試驗?zāi)苡行У卣页龆ㄗ泳€圈端部的絕緣缺陷。定子端部相間短路故障，造成很大的經濟損失，為此，電力工業部和機械工業部下達了安生技（1994）86號文件，規定了發電機端部手包絕緣測量試驗為發電機的重要試驗項目之一，CYHV-30D 發電機定子線圈端部表面電位測量儀是完全滿足86號文件精神的高科技產品，它的投入使用，極大地提高了發電機的檢修效率。
發電機定子端部絕緣測試儀，是利用表面電位法（又稱電位外移法）檢測發電機定子線棒絕緣缺陷的絕緣測試方法。通過檢測定子端部手包絕緣的密實性及相對絕緣強度。它可以彌補發電機定子繞組交、直流耐壓試驗所發現不了的端部絕緣缺陷的不足。可以發現引線包絕緣不良，線圈鼻端絕緣包扎缺陷，絕緣盒填充泥填充不滿，綁扎滌玻繩固化不良及端部接頭處定子空心銅線焊接質量不良造成的滲透等缺陷。發電機定子線圈端部表面電位測量是一項新的試驗項目，線圈端部起到了監督作用，進一步提高了發電機安全運行的可靠性。
1. 輸入電阻100M
2. 測試電壓：DC0-30KV
3. 電壓精度：1.0% 試驗方法：
(1) 試驗標準發電機定子線圈端部絕緣判斷標準，是加2 倍的額定電壓，漏泄電流不大于1微安
(2)試驗儀器直流高壓發生裝置
(3)測試原理將直流電壓加在定子線棒正常時由于線棒絕緣的體積電阻Ρρ 遠遠大于表面電阻ρσ , 對地電壓很低， 若某一線棒絕緣存在缺陷,它的電壓分布將發生明顯的變化,絕緣存在缺陷時, Ρρ 減小,絕緣壓降也降低,致使缺陷部位對地電壓增高。
4. 測試方法將繞組三相引出線用導線短路連接，直流高壓發生器加2倍電壓，用發電機電位外移試驗儀測試電壓和電流
5. 發電機電位外移試驗儀接線圖
6. 尾棒的地線一定與高壓發生裝置的地線接在一起。
注意事項
