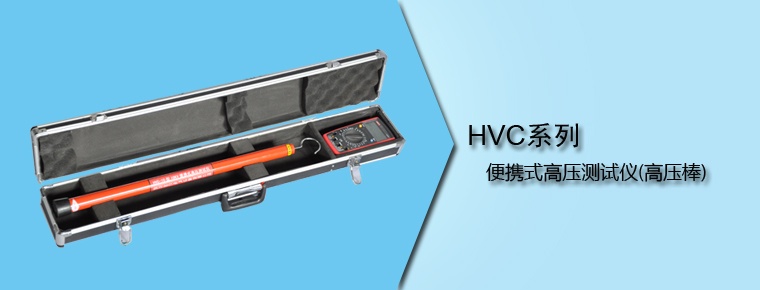

本產品是用于測量 6﹑10﹑35﹑110﹑220﹑330﹑500千伏的高電壓。絕緣管采用環氧酚酣層壓玻璃樹指經熱壓而成，具有很高機械強度和電性能，具有抗彎﹑抗沖擊﹑防潮﹑高絕緣性等特點。在絕緣管中裝有高壓衰減電阻，將高電壓轉換成低電壓信號，再進入萬用電表并顯示出被測電壓值。由于整個裝置只有一個絕緣桿和一塊萬用電表，攜帶和使用都非常方便，能滿足普通要求的高電壓測量。
本產品是由絕緣管和一塊專用萬用表組合而成，絕緣管內有高壓分壓電阻，測量時高壓經過絕緣管內部高壓分壓電阻衰減為低電壓信號進入萬用表，高壓分壓電阻的分壓比為1000︰1。
絕緣管的技術數據：
| 額定電壓 （ KV ） | 衰減 電阻 （ M Ω） | 絕緣桿 有效長度 （米） | 絕緣桿 收縮長度 （米） | 絕緣桿 伸出長度 （米） | 節數 |
| 6 |
1-2.4 |
0.4 | 0.6 | 1.5 | 3 |
| 10 |
1.5-4 |
0.7 | 0.6 | 2.0 | 4 |
| 35 |
5-14 |
0.9 | 0.6 | 2.5 | 5 |
| 110 |
16-44 |
1.3 | 0.6 | 3.0 | 6 |
| 220 |
33-88 |
2.1 | 0.6 | 3.5 | 7 |
| 330 |
50-130 |
3.1 | 0.6 | 4.0 | 8 |
| 500 |
75-200 |
4 | 0.6 | 5.0 | 10 |
絕緣桿有效長度：握絕緣桿的手離高壓分壓電阻的接地端的最小距離。
絕緣桿收縮長度：高壓棒配用的伸縮絕緣桿收縮后的大約長度。
絕緣桿伸出長度：高壓棒配用的伸縮絕緣桿伸出后的大約長度。
