一、概述

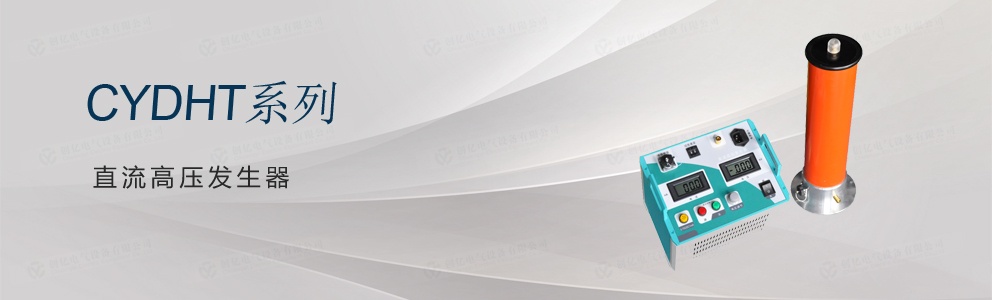

直流高壓發生器是根據新的中國電力待業標準DL/T848.1-2004《直流高壓發生器通用技術條件》設計制造的新一代便攜式直流高壓發生器。主要適用于電力部門、工礦、冶金、鋼鐵等企業動力部門對氧化鋅避雷器、電力電纜、變壓器、發電機等高壓電氣設備進行直流耐壓試驗。

二、功能特點

1. 采用高頻倍壓電路，應用PWM脈寬調制技術和大功率IGBT器件。 2. 采用電壓大反饋，輸出電壓穩定度高，紋波系數小≤1%。 3. 全量程平滑調壓，電壓調節細度好調節精度≤0.5%，穩定度≤1%，電壓電流誤差1%（讀數±0.2kV），電流誤差±1個字。 4. 升壓電位器零起升壓。 5. 75%UDC1mA功能按鈕，方便氧化鋅避雷器試驗，精度1%讀數±1%。 6. 過壓保護采用拔碼設定，一目了然，誤差±1%。 7. 倍壓采用新型材料，輕巧、堅固。外表涂特種絕緣材料，電氣性能好，防潮能力強。 8. 折疊式撐腳，直徑面積大，穩定性能好。 9. 一體化設計、高壓拖地電纜引出，方便現場試驗。 10. 產品符合DL/T848.1-2004技術要求，并經電力部電氣設備質量檢測測試中心型式試驗，嚴格執行企標出廠。

三、主要技術參數

規格 技術參數 40/3 60/2 60/3 60/5 80/2 10/100 120/2 120/3 120/5 額定電壓（kV） 40 60 60 60 80 10 120 120 120 額定電流（mA） 3 2 3 5 2 100 2 3 5 額定功率（W） 120 120 180 300 160 1000 240 360 600 機箱重量 7 2 2 4.5 2 3 3 3 4.5 倍壓重量 一體 2.5 3 3.8 2.5 4 4 4 4.5 倍壓高度 一體 400 400 500 400 500 500 500 500 電壓測量精度 數顯表±（1.0%讀數±2個字） 電流測量精度 數顯表±（1.0%讀數±2個字） 波紋系數 ≤1% 電壓穩定度 隨機波動，電源電壓變化±10%時≤1% 過載能力 空載電壓可超出額定電壓10%使用十分鐘 最大充電電流為1.5倍額定電流 電源 單相交流50Hz  220V±10% 工作方式 間斷使用 一次連續時間最長為30分鐘 工作環境 溫度：-10～40℃ 相對濕度：室溫為25℃時不大于85%（無凝露） 海拔高度：1500米以下 帶 電 容 負荷能力 被試品電容量無限制 可用1.5倍的額定電流充電 結構特點 環氧玻璃鋼電氣絕緣倍壓筒 空氣絕緣、無泄漏之慮 操作箱特點 高精度0.75UDC1mA單觸按鈕（精度≤1.0%）最適合氧化鋅避雷器試驗 過壓保護采用撥置，一目了然 機箱倍壓放置一個鋁合金箱，整機一手可提 注：因產品不斷更新，以實際產品為準，本公司保留解釋權。
